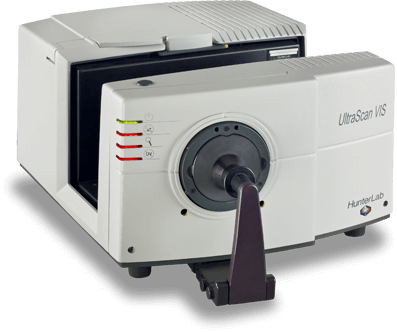

UltraScan VIS

測定原理：デュアルビームベンチトップ分光光度計/測色計

測定ジオメトリ ： 拡散 d/8° 反射、d/8° 全透過、d/0° 正透過

分光方式 ： 高分解能凹面ホログラフィックグレーティングを備えた、256素子ダイオードアレイ×2

積分球径 ：152 mm（6 インチ）

積分球コーティング ： 積分球：Spectraflect™/ Duraflect™

ポートサイズ／測定エリア ：

反射モード（RSIN / RSEX）

• LAV：照明径 25 mm ／ 測定径 19 mm
• SAV：照明径 9.5 mm ／ 測定径 6 mm

全透過モード（TTRAN）

• LAV：照明径 25 mm ／ 測定径 17.4 mm
• SAV：照明径 25 mm ／ 測定径 10 mm

正透過モード（RTRAN）

• LAV：照明径 17 mm ／ 測定径 17 mm
• SAV：照明径 17 mm ／ 測定径 17 mm

LAV / SAV 切替：自動

鏡面成分：反射測定時に RSIN / RSEX 自動切替

測定波長範囲：360–780 nm（CIE可視光全域）

波長分解能：2 nm未満

有効帯域幅：10 nm 相当（三角帯域）

レポート間隔：10 nm

測光範囲：0～150 %

測光分解能：0.003 %（表示分解能 0.01 %）

光源：パルスキセノンランプ（D65昼光近似フィルター付）

自動UV制御

• UV制御およびUV除去用 400 nm カットオフフィルター
• UV除去用 420 nm カットオフフィルター（オプション）

測定あたりのフラッシュ回数

LAV モード：1回
SAV モード：4回

測定時間 : 5秒未満

透過測定モード ： 全透過（TTRAN）／正透過（RTRAN）

透過測定室 ：

3面開放の大型透過測定室
寸法：奥行 10.2 cm × 幅 35.6 cm × 高さ 16.5 cm（4.0 in × 14.0 in × 6.5 in）

規格適合

反射測定：

CIE 15:2004、ISO 7724/1、ASTM E1164、DIN 5033 Teil 7、JIS Z 8722 条件C

透過測定：

CIE 15:2004、ASTM E1164、DIN 5033 Teil 7、JIS Z 8722 条件E、G
ヘーズ適合：ASTM D1003 Section 8 Procedure B（分光測色計法）

標準トレーサビリティ： 装置標準は、CIE Publication 44 および ASTM E259 に記載された手順に基づき、米国国立標準技術研究所（NIST）にトレーサブルな標準に準拠して割り当てられています。

色差繰り返し性（20回測定）

• 白色タイル（LAV / SAV モード）：CIE L*a*b* で ΔE*ab 0.03 未満
• 青色デニムタイル（LAV / SAV モード）：CIE L*a*b* で ΔE*ab 0.05 未満

分光繰り返し性：

435 nm～695 nm において、ピーク・ツー・ピーク最大 0.20

器差：

CIE L*a*b* における ΔE*ab

• BCRA II タイルセット平均値：0.15 未満
• BCRA II タイルセット最大値：0.25 未満

外形寸法

• 高さ：27.9 cm（11インチ）
• 幅：42.0 cm（16.5インチ）
• 奥行：49.8 cm（19.6インチ）
• 質量：20.4 kg（45 lbs）

電源仕様

• 入力電圧：100～240 VAC、47～63 Hz
• 消費電力：60 W（通常時）、最大 120 W

インターフェース：RS-232C シリアル通信、19,200 baud、DB9（メス）端子

使用環境：10～40℃、10～90 %RH（結露なきこと）

保管環境：-21～66℃、10～90 %RH（結露なきこと）

標準付属品

• 校正用白色タイル
• トレーサビリティ証明書
• ブラックライトトラップ（校正用）
• 透過ゼロ校正プレート
• グリーンダイアグノスティックタイル
• 波長診断フィルター
• 反射測定用サンプルクランプ
• LAV / SAV アパーチャー
• RS-232C ケーブル
• USB-シリアル変換アダプター
• 電源ケーブル
• EasyMatch QC ソフトウェア
• EasyMatch QC 基本操作マニュアル
